Buck-boost是一種非隔離變換器，可以將電源的電壓轉換為較高或較低的電壓輸出。它采用開關控制原理，通過周期性地切換電感和電容的連接方式，改變電感儲能和釋放能量的時間比例來實現電壓升降。

Buck-boost優點：

 ● 可逆性好，控制簡單。

 ● 轉換效率高。

 ● 控制精度高，輸出穩定性好。

 ● 電路驅動成本低。

Buck-boost應用

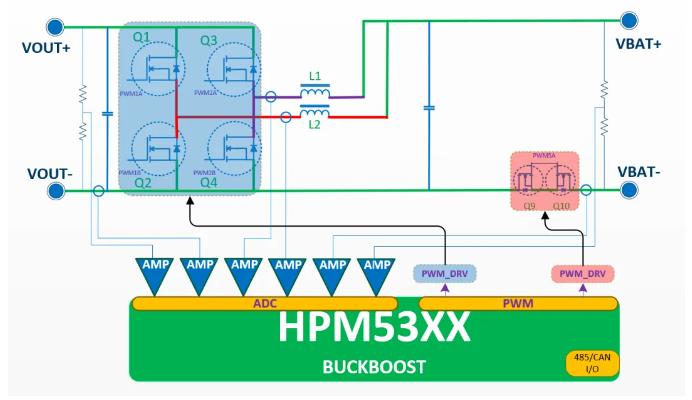

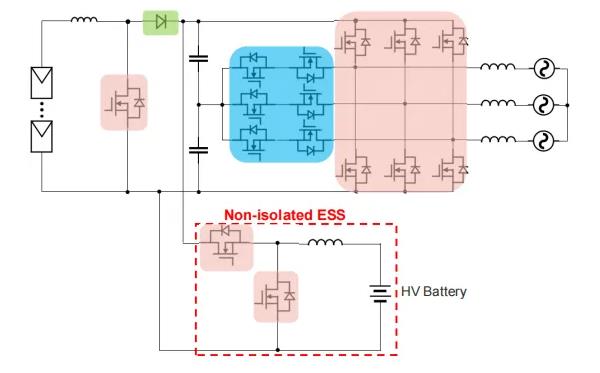

 ● 非隔離式的電池充放電，例如儲能型微逆、分布式光伏（如下圖）。

 ● 低壓的高效非隔離升壓或降壓電路。

 ● 為降低電源紋波，多選用多路交錯式結構。

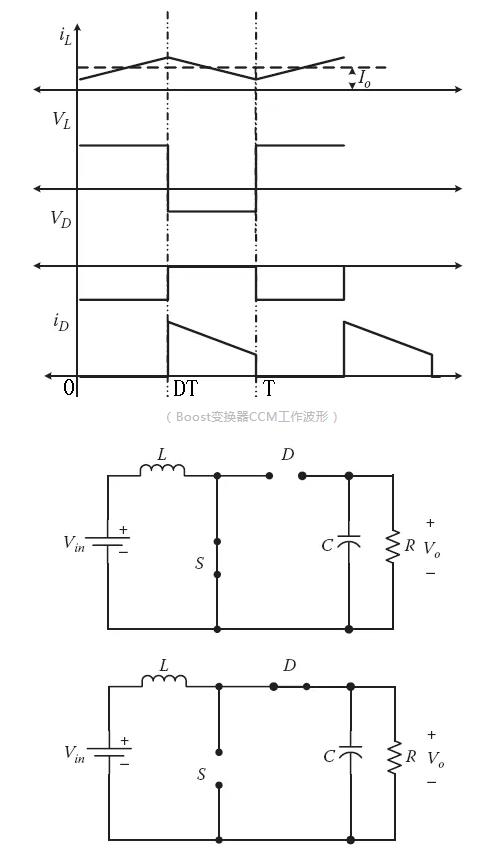

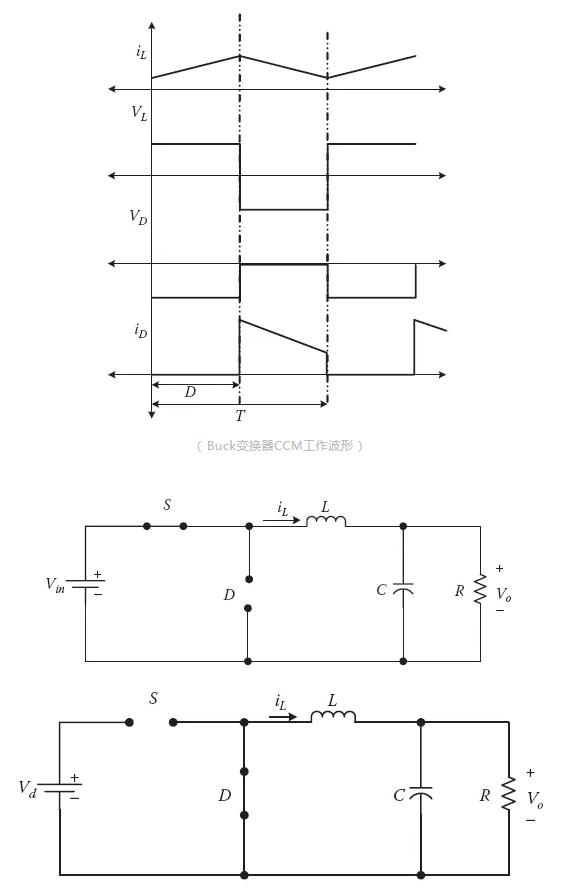

這里D為PWM占空比。

這里D為PWM占空比。

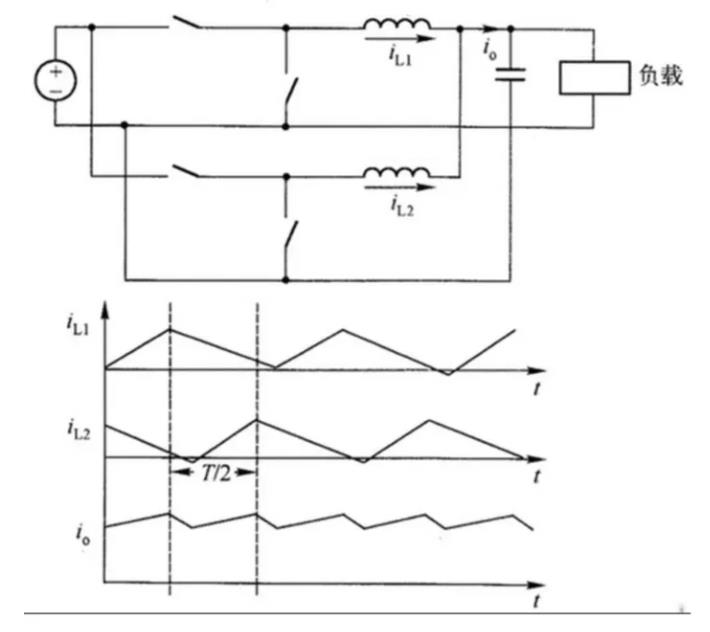

交錯式buck-boost電路是一種多路并聯的升降壓轉換器，利用多個相同的電路模塊，通過交錯控制方式實現高效率、低紋波、大功率輸出的升降壓轉換。本應用選用了兩相交錯模式，相位角為180°。

Buck-Boost應用要求

● buck和boost工作模式的主功率管可以通過軟件切換，對應死區控制也根據工作模式切換。

● 為了提高效率，buck-boost電路中續流功率管在續流狀態時，需要打開功率管；同時在續流電路減小至零點前需要關閉功率管，防止電流反向。

● 由硬件完成監控續流電流并實現續流功率管快速關閉。

● PWM中有效輸出狀態有跨越PWM周期的情況，針對該應用，PWM輸出應不受計數器重載影響。

● 選用PWM中心對齊模式，優化EMC和電路采樣精度。

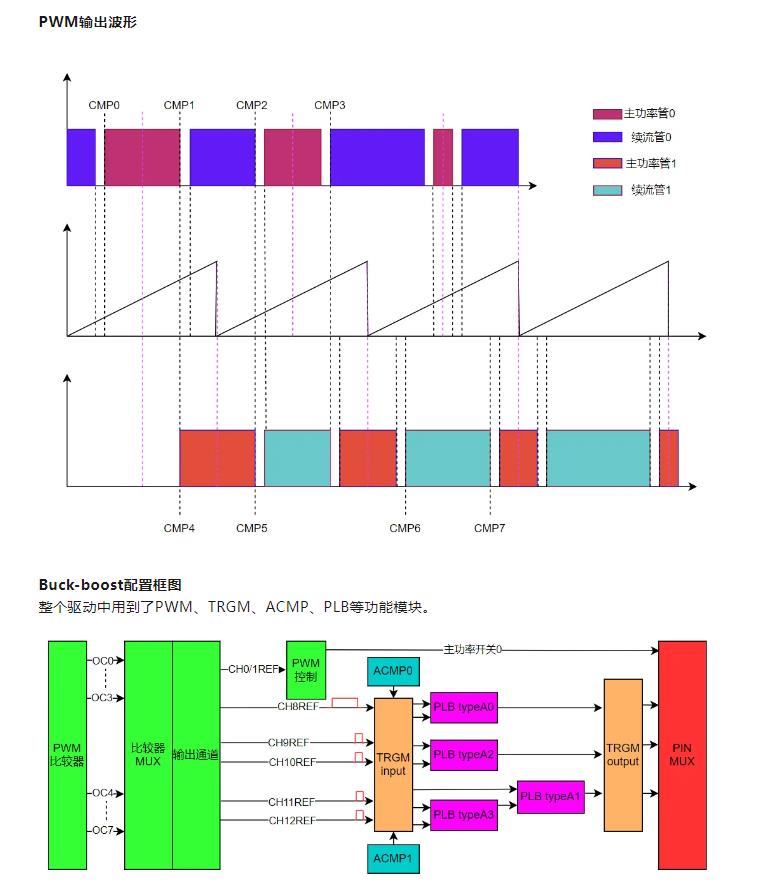

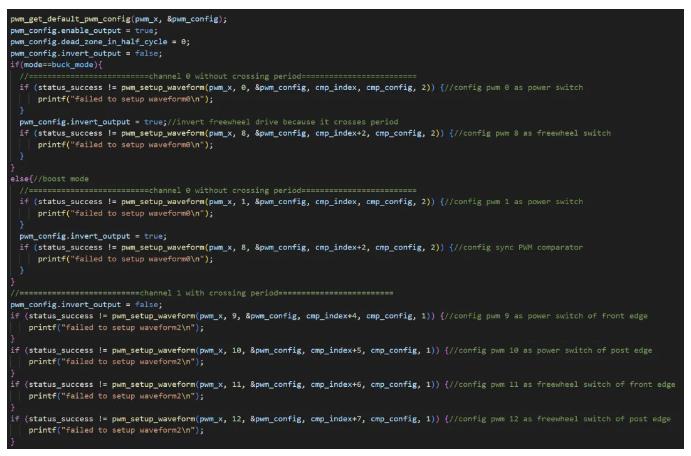

PWM配置

● 兩路PWM選擇中心對齊模式，其中通道0的中心點為周期/2，通道1的中心點為周期結束點。

● 通道0的主功率管和續流功率管由兩個PWM輸出分別控制。

● buck和boost模式不同，通道0中的主功率開關對應PWM直接輸出通道根據模式可以在PWM0和PWM1直接切換，PWM工作模式為中心對齊模式。

● 通道0中的續流功率管通過PWM8輸出互聯管理器，在PLB中與ACMP組合產生最終PWM信號。

● 通道1的PWM輸出有跨越周期問題，PWM工作模式為邊沿輸出，由PWM9-PWM12輸出至PLB后，根據信號重構PWM。

模擬比較器ACMP

● HPM5300包含2個模擬比較器。ACMP可以對兩個模擬電壓輸入 (同相端INP) 和反相端 (INN) 進行比較，并輸出比較結果。

● ACMP支持內部8位數字模擬轉換器DAC，支持外部模擬信號與內部 DAC 生成的參考信號進行比較。

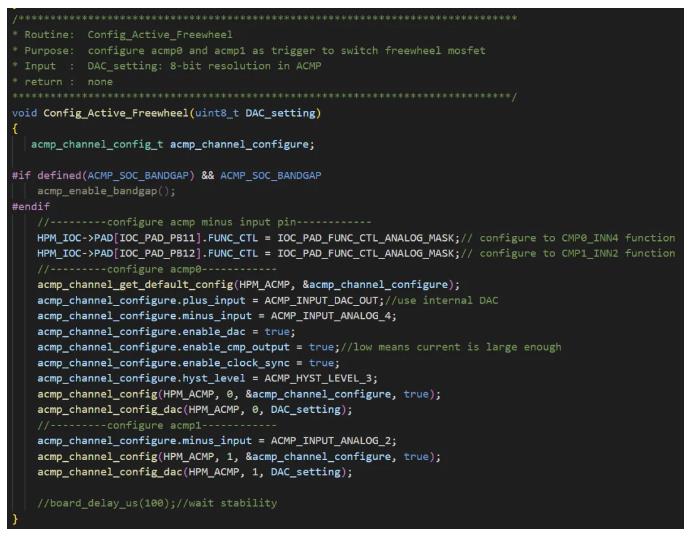

ACMP配置

● ACMP是用于偵測兩通道buck-boost輸出電流大小。

● 反饋電流信號輸入作為反相端輸入，內置DAC作為同相端輸入。當反饋電流信號過小時，ACMP輸出高電平，關閉續流功率管的PWM信號。

● 考慮到開關時干擾，ACMP的回差都設置為最高。

互聯管理器TRGM

● 互聯管理器TRGM支持電機控制單元內外各個設備的信號間互通互聯，可以把片上各個外設整合起來，實現外設間相互同步，相互配合。

● 互聯管理器支持多個輸入，輸入來自于IO，電機控制單元內外的各個外設。

● 互聯管理器支持管理電機控制單元內外設的DMA請求、位置輸入切換等。

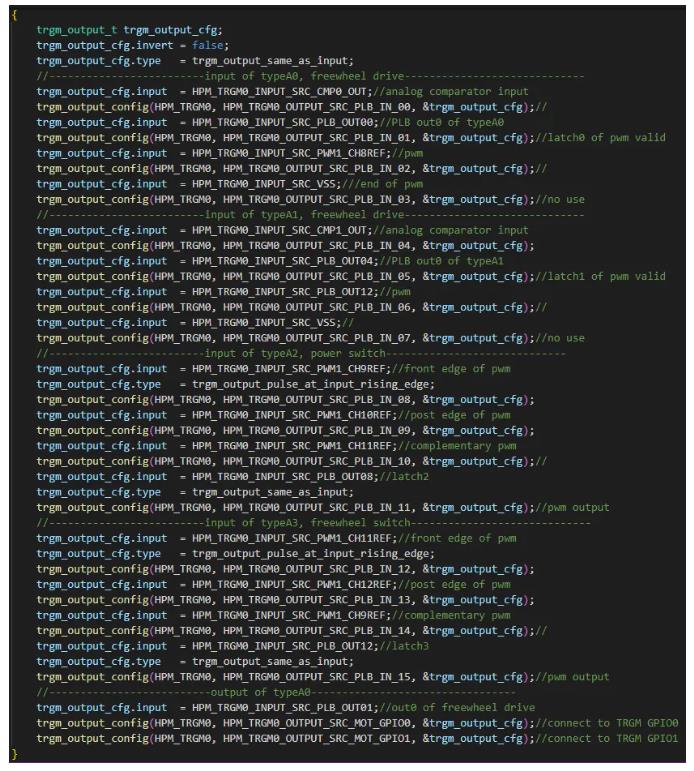

TRGM配置

● PWM8輸入信號的為電平信號。

● ACMP0、ACMP1輸入信號為電平信號。

● PWM9、PWM10、PWM11、PWM12為重構PWM信號，輸入信號是上升沿有效。

● PLB的OUT0輸出是與ACMP0組合后的PWM輸出信號，同時配置給TRGM_IO0和TRGM_IO1，由具體應用確定pimmux中配置。

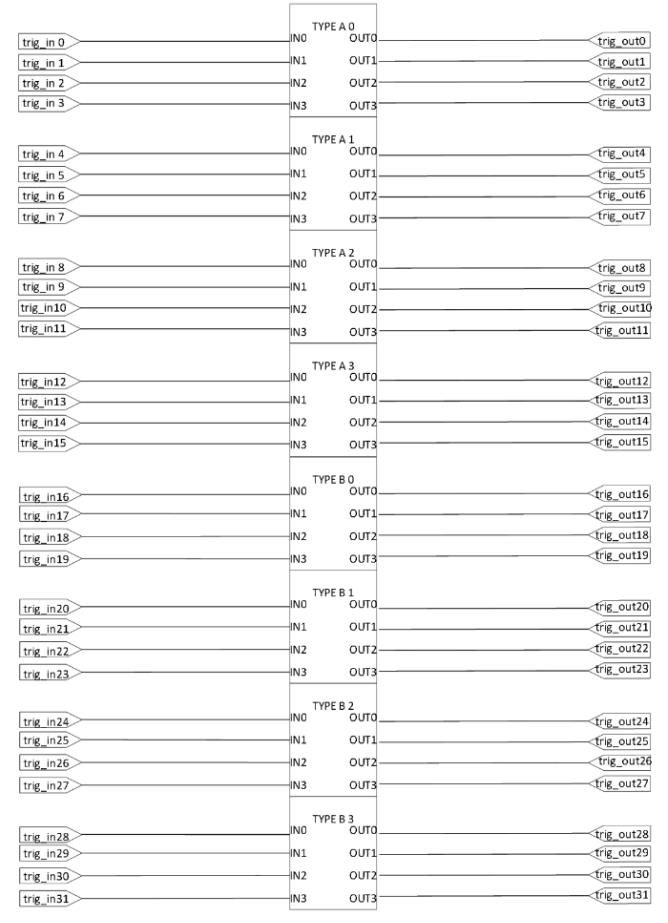

PLB的主要特性：

● 包含兩種可編程類型：TYPE_A為4輸入、4輸出的查找表，TYPE_B包含4輸入、邏輯處理單元用于時序控制。

● HPM5300中包含4個TYPE_A和4個TYPE_B。

● 本應用使用了4個TYPE_A

TYPE_A0、TYPE_A1綜合PWM和ACMP

● 包含3個輸入、2個輸出，其中，3個輸入為ACMP輸出、自鎖信號、PWM電平信號，2個輸出為自鎖信號、續流功率管驅動信號。

● 輸出自鎖信號為ACMP輸出的鎖存信號，即一旦ACMP在PWM有效時間內出現有效信號將一直鎖定，直至PWM信號無效時解除。

● 續流功率管輸出信號由PWM與輸出自鎖組合實現。

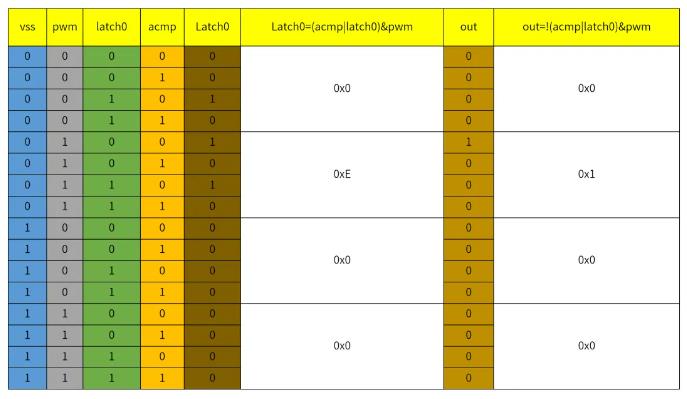

● TYPE_A由查找表實現，需通過真值表完成邏輯配置見下圖。

TYPE_A2、TYPE_A3邏輯說明

● PWM中心對齊的模式下要求：STA<cmp0<cmp1<rld，當pwm有效狀態跨越周期時無法滿足該要求。plb通過type_a2、type_a3實現了pwm重構，完成跨周期輸出。

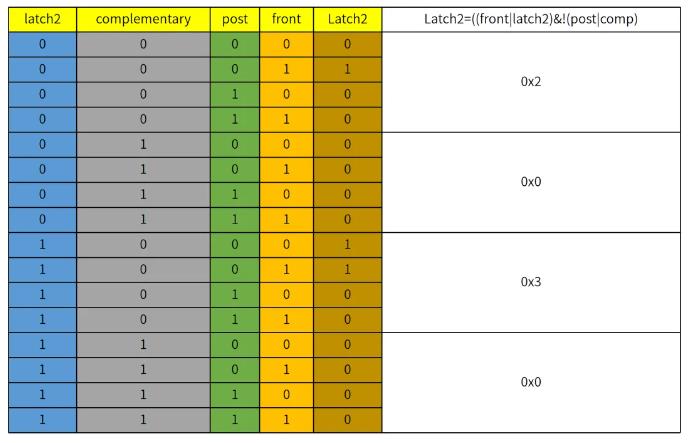

● TYPE_A2包含4個輸入、1個輸出，4個輸入為PWM前沿輸出、PWM后沿輸出、PWM互補前沿輸出、自鎖信號，1個輸出為自鎖信號。

● 輸出自鎖信號在PWM前沿輸入后自鎖，在PWM后沿輸入解鎖。其中，PWM互補前沿輸入的用于一個通道的兩個功率管驅動信號之間的互鎖。

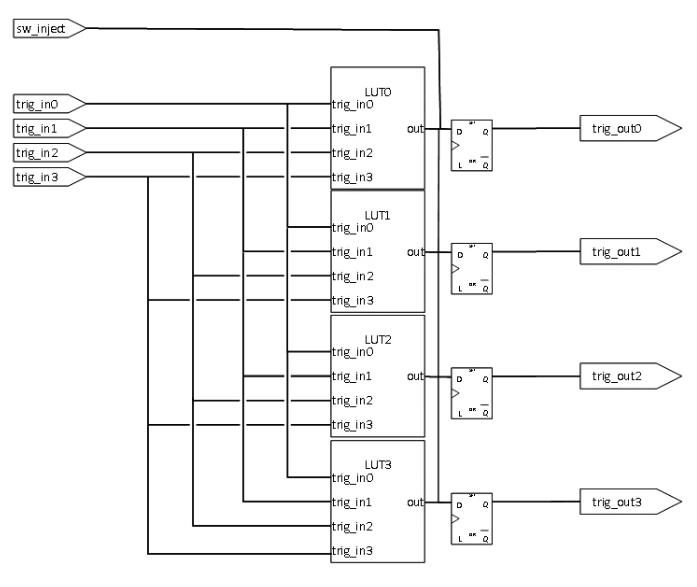

TYPE_A特點

● 每個TYPE A通道有四個trig_in, 四個trig_out

● 每個trig_out對應一個查找表LUT

● 可通過sw_inject將輸出注入到trig_out

● 注入保持一個時鐘周期

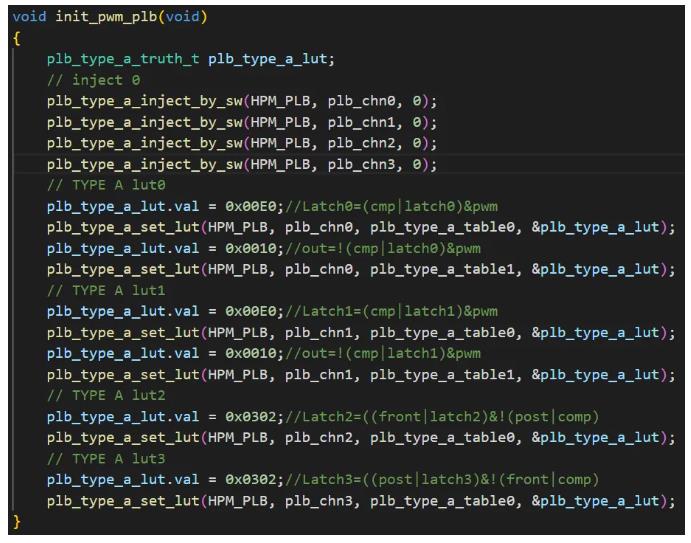

TYPE_A配置

● SDK中plb_type_a_inject_by_sw()函數完成軟件注入，實現初始化輸出。

● LUT查找表邏輯賦值函數為plb_type_a_set_lut()，可以配置不同通道和不同查找表，達到邏輯輸出功能。

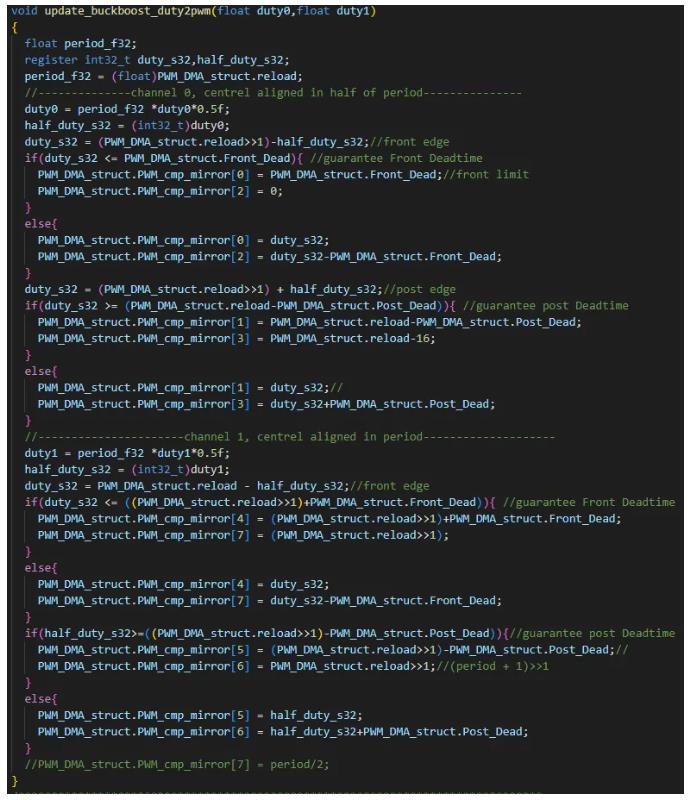

占空比更新

● 為了減少CPU的占用，程序?qū)WM中比較器CMP0-CMP7的數據存儲于高速RAM中，PWM_DMA_struct.PWM_cmp_mirror[0]-PWM_DMA_struct.PWM_cmp_mirror[7]。通過DMA更新PWM寄存器，限于篇幅限制，本文不再贅述。

● 由于PWM沒有配置成互補輸出模式，需要軟件實現死區配置，其中前后沿的死區為單獨參數，可以配置不同的數值，PWM_DMA_struct.Front_Dead、PWM_DMA_struct.Post_Dead。此外，例程中包含了占空比限幅，如果在前期計算時占空比時已經對占空比限幅，可以忽略相應限幅處理。

● 浮點運算中需在浮點常數后面加f，否則會增加定點轉浮點運算。

● 例程選用的是硬交錯方案，即兩路輸出的中心點強制相差180°。但外設配置同樣支持軟交錯方案，需修改占空比函數。

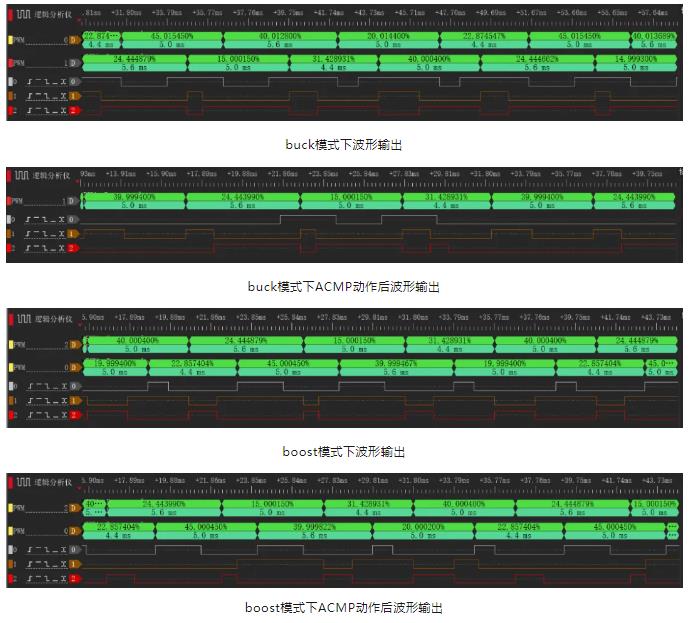

輸出波形
